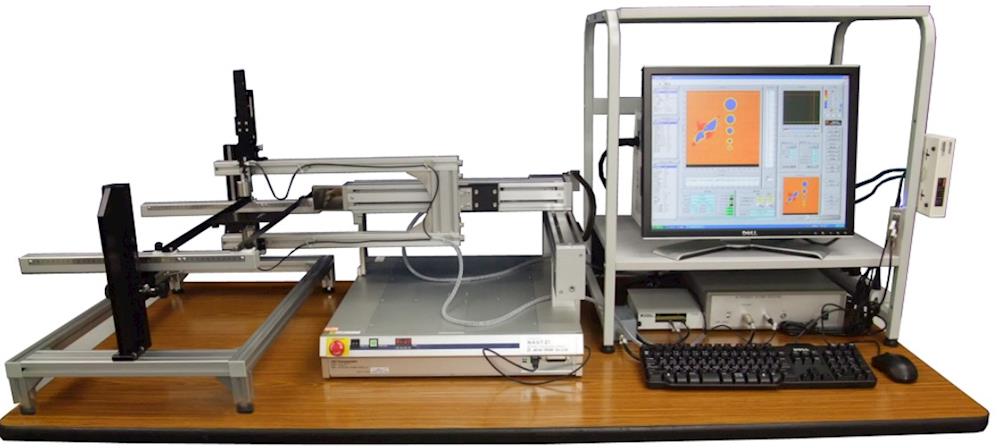

空气耦合超声检测系统

来源: 发布时间:2022-06-06 18:13:36 浏览次数: 【字体:


非接触式超声与常规超声检测类似,其最大的区别是非接触式超声不需要声耦合涂抹在待检测工件上,就能很好的将超声波从发射探头通过空气传播到待测工件中。常用声耦合包括机油、胶体、水等,这些耦合需要清理,通常会使得整套系统变得笨重,使得工作场所变得很脏乱。对于NAUT来说,周围环境空气就是其声耦合,高温低温工件及不适合用声耦合的工件也能进行超声波无损检测。


发射

脉冲形式

矩形波脉冲串,线性调频波

脉冲电压

10 ~ 600V   10V步进

波数

1~ 300

发射频率

30kHz10MHz

30kHz100kHz 1kHz 步进

100kHz1MHz 10kHz 步进

1MHz10MHz 100kHz 步进

启动时间

20ns (10% ~ 90%)

衰减阻尼

100,  200,  500,  1000Ω (通过软件切换)



工作方式

脉冲回波,透射法,内部或外部同步法

内部同步 重复频率

0.51.02.04.08.0kHz.

外部同步 重复频率

Max 8kHz

外部同步输入

+5V -0V下降(TTL(生存时间) DSUB 接口(9针)

外部同步输出

0v  +5v上升  电缆接口

基本时钟

100MHz

线性调频波

调频比: -4.04.0

接收

频率带宽

300Hz30MHz

增益

0 ~ 80 dB加置放大器总增益140dB)单步0.3dB

输入阻抗

10kΩ

输出阻抗

50Ω

高通滤波器

0.010.21.0MHz

低通滤波器

1.02.05.0MHz

衰减

100,  200,  500,  1000Ω (通过软件切换)



AD控制

频率范围

~ 50MHz

ADC分辨率

10bits

采样频率

1005020105210.5Ms/s(可通过软件切换控制)



控制

通过USB接口与计算机连接进行控制

主要端口

6接口电缆线与前置放大器连接

BNC接口:脉冲输入(R/ 输出 (T/R)

电缆接口:射频(RF) / 触发(TRIG)输出

USB接口: 与计算机连接

RS232接口:与多通道转换器连接,进行通道切换控制

软件

高级控制和分析软件包;LABVIEW函数库;可进行2次开发

主要

波形位置检出、速计算、快速傅里叶变换(FFT分析、FFT滤波器

波形保存,读出,平均计算(最大256),波形连续保存

可发射线性调频波,进行多频信号控制

进行脉冲压缩处理 (脉冲波 / 脉冲串/ 线性调频波)

电源

100 ~240V  AC

尺寸

320 (W)mm X280(D)mm X 88(H) mm

重量

4.9kg

电力容量

10 W

使用温度

5~40°C
